Ouyue Electric இன் புதிய XL-21 பவர் விநியோக கேபினட் தொடங்கப்பட்டது, முதல் தொகுதி தென் கொரியாவிற்கு விதிக்கப்பட்டது

I. மேல் மற்றும் கீழ் கட்டமைப்பைப் பிரிக்கவும்

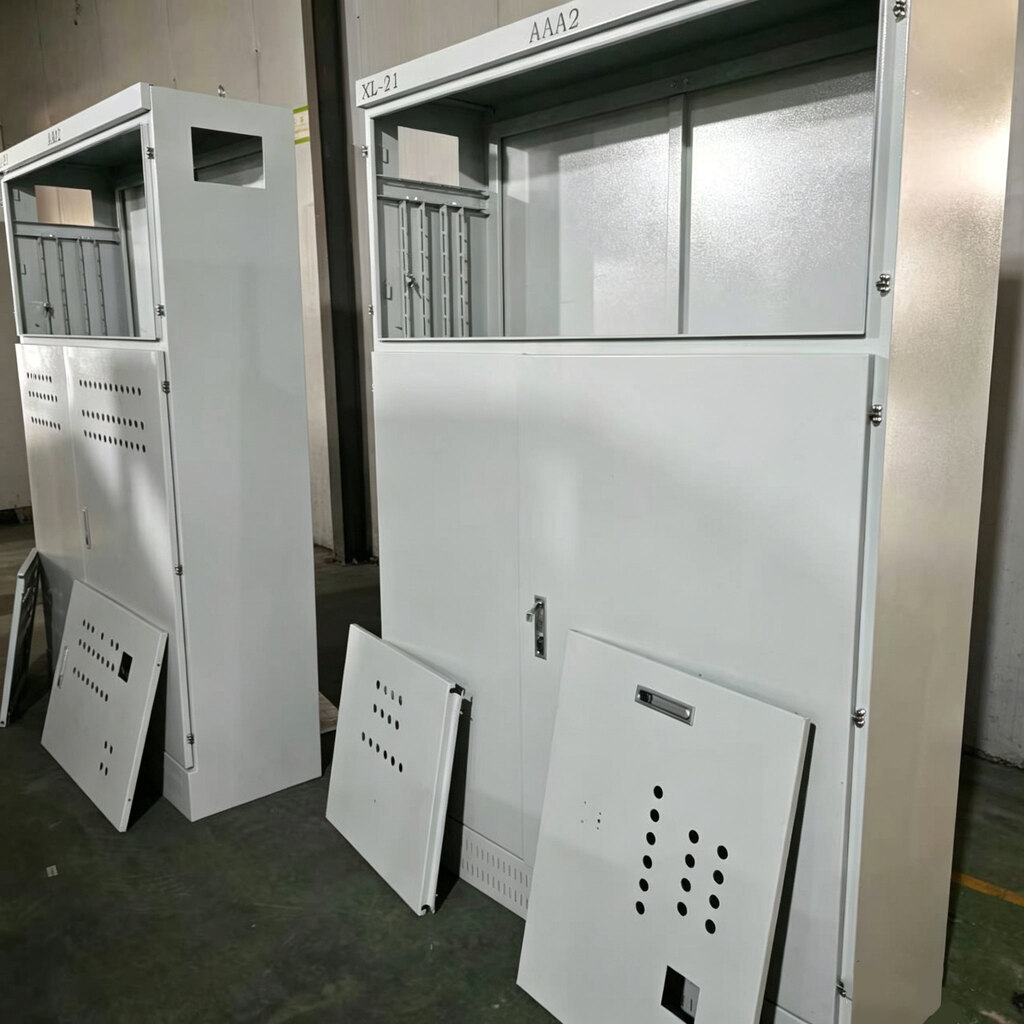

முதல் உண்மையான புகைப்படம் XL-21 மின் விநியோக அமைச்சரவையின் ஒட்டுமொத்த தோற்றத்தைக் காட்டுகிறது. அமைச்சரவையானது ஒரு பிளவு மேல் மற்றும் கீழ் கட்டமைப்பு வடிவமைப்பை ஏற்றுக்கொள்கிறது, செயல்பாட்டு பகுதிகளை மேல் மற்றும் கீழ் இரண்டு சுயாதீன இடைவெளிகளாக தெளிவாக பிரிக்கிறது.

மேல் பகுதி: கருவி கண்காணிப்பு சாளர பகுதி

அம்மீட்டர்கள், வோல்ட்மீட்டர்கள், காட்டி விளக்குகள், மாற்றும் சுவிட்சுகள் மற்றும் பிற அளவீடு மற்றும் காட்சி கூறுகளை ஏற்பாடு செய்வதற்காக அமைச்சரவையின் மேற்புறத்தில் ஒரு வெளிப்படையான சாளர நிறுவல் நிலை ஒதுக்கப்பட்டுள்ளது. செயல்பாடு மற்றும் பராமரிப்பு பணியாளர்கள் அமைச்சரவை கதவை திறக்க தேவையில்லை. அவர்கள் மின் அளவுருக்களைப் படித்து, சாளரத்தின் மூலம் நிகழ்நேரத்தில் இயக்க நிலையை தீர்மானிக்க முடியும், இது தினசரி ஆய்வு மற்றும் தவறு கண்டறிதலில் செயல்திறனை பெரிதும் மேம்படுத்துகிறது. அமைச்சரவையின் மேற்பகுதி அடையாள நிலைகளுக்காக ஒதுக்கப்பட்டுள்ளது, இது வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப சுற்று எண்கள், உபகரணங்களின் பெயர்ப்பலகைகள் அல்லது பாதுகாப்பு எச்சரிக்கை லேபிள்களுடன் ஒட்டப்படலாம்.

கீழ் பகுதி: மெயின் சுவிட்ச் செயல்பாட்டு பெட்டி

அமைச்சரவையின் அடிப்பகுதியில் உள்ள பிரதான சுவிட்ச் செயல்பாட்டு பெட்டியானது ஒரு சுயாதீன கதவு பூட்டுடன் பொருத்தப்பட்டுள்ளது. அமைச்சரவை கதவின் மேற்பரப்பில் பல செட் வெப்பச் சிதறல் சுற்று துளைகள் பொருத்தப்பட்டுள்ளன, அவை அமைச்சரவையின் பின்புறத்தில் அதே விவரக்குறிப்பின் வெப்பச் சிதறல் பின் தட்டுடன் முன் மற்றும் பின்புற வெப்பச்சலன காற்று சேனல்களை உருவாக்குகின்றன. காற்றோட்டம் மற்றும் வெப்பச் சிதறலை உறுதி செய்யும் போது, ​​சுற்றுத் துளைகளின் விட்டம் தூசி தடுப்பு மற்றும் வெப்பச் சிதறலுக்கு இடையே உள்ள சமநிலைப் புள்ளியில் கட்டுப்படுத்தப்பட்டு, தூசி நுழைவதைக் குறைக்கிறது. கிடங்கு கதவு, அங்கீகரிக்கப்படாத பணியாளர்கள் தவறாகச் செயல்படுவதைத் தடுக்கவும், தொழில்துறை தளங்களின் மின் பாதுகாப்பு மேலாண்மைத் தேவைகளைப் பூர்த்தி செய்யவும் பிரத்யேக இயந்திர பூட்டுடன் பொருத்தப்பட்டுள்ளது.

II. உள் அனுசரிப்பு நிறுவல் அமைப்பு: ஒரு தொகுப்பு அமைச்சரவை பல மின் விநியோக திட்டங்களுடன் இணக்கமானது

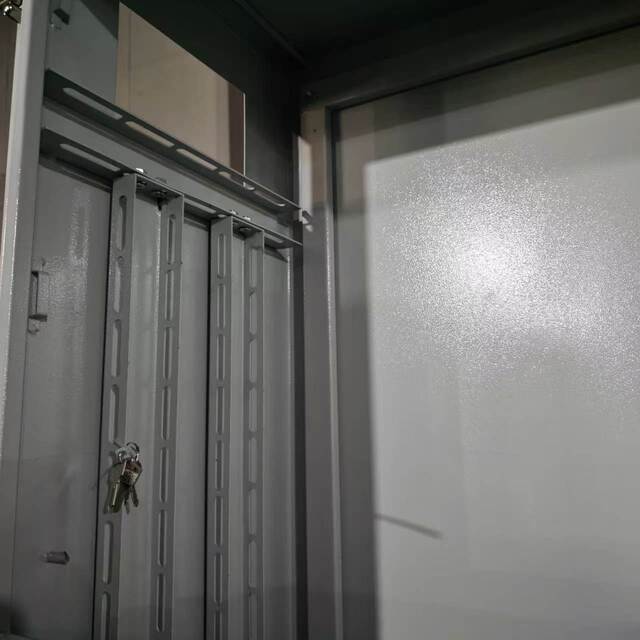

இரண்டாவது உண்மையான புகைப்படம் XL-21 மின் விநியோக அமைச்சரவையின் உள் கட்டமைப்பு விவரங்களில் கவனம் செலுத்துகிறது, இந்த தயாரிப்பின் மிக முக்கிய வடிவமைப்பு அம்சத்தைக் காட்டுகிறது - முழுமையாக சரிசெய்யக்கூடிய நிறுவல் அமைப்பு.

அனுசரிப்பு நிறுவல் நெடுவரிசைகளின் பல தொகுப்புகளை முன்கூட்டியே நிறுவவும்

அமைச்சரவையின் உட்புறம் பல நீளமான நிறுவல் நெடுவரிசைகளுடன் முன்பே நிறுவப்பட்டுள்ளது, ஒவ்வொன்றும் நீண்ட துளைகளுடன். நிறுவல் வழிகாட்டி தண்டவாளங்கள் மற்றும் நிறுவல் தகடுகளை நெடுவரிசைகளுடன் உயரம் மேலும் கீழும் சுதந்திரமாக சரிசெய்யலாம். உண்மையான மின் விநியோகத் திட்டத்தின்படி அதே கேபினட்டை வார்ப்பட கேஸ் சர்க்யூட் பிரேக்கர்கள், ஏசி காண்டாக்டர்கள், தெர்மல் ரிலேக்கள் மற்றும் காப்பர் பஸ்பார்கள் ஆகியவற்றின் வெவ்வேறு விவரக்குறிப்புகளுக்கு நெகிழ்வாக மாற்றியமைக்க முடியும். இது 200A அல்லது 630A பிரதான சுவிட்ச் ஆக இருந்தாலும், அது மல்டி-லூப் அல்லது சில-லூப் உள்ளமைவாக இருந்தாலும், அமைச்சரவையை மாற்ற வேண்டிய அவசியமின்றி நிறுவல் நிலைகளை தேவைக்கேற்ப அமைக்கலாம்.

கிடங்கின் பெட்டிகள் சுயாதீனமானவை, வலுவான மற்றும் பலவீனமான மின்சாரம் பிரிக்கப்படுகின்றன

கருவி பகுதி மற்றும் பிரதான சுவிட்ச் பெட்டி ஆகியவை வலுவான மற்றும் பலவீனமான மின்சாரத்திற்கான தனி வயரிங் அடைய உலோக பகிர்வுகளால் பிரிக்கப்படுகின்றன. இந்த வடிவமைப்பு இரண்டு குறிப்பிடத்தக்க அர்த்தங்களைக் கொண்டுள்ளது: முதலாவதாக, பிரதான சுற்றுவட்டத்தில் பெரிய மின்னோட்டத்தால் உருவாக்கப்பட்ட மின்காந்த குறுக்கீடு கீழ் பெட்டியில் தனிமைப்படுத்தப்படுகிறது மற்றும் மேல் பெட்டியில் உள்ள கருவிகள் மற்றும் சமிக்ஞை கோடுகளின் அளவீட்டு துல்லியத்தை பாதிக்காது. இரண்டாவதாக, மெயின் சுவிட்சை பரிசோதிக்கும் போது, ​​தற்செயலான தொடுதலின் அபாயத்தைக் குறைக்க, மேல் கருவி சர்க்யூட்டை தனிமைப்படுத்தவும். பகிர்வு பலகை கம்பி ரூட்டிங் துளைகளை ஒதுக்குகிறது, மேலும் காப்பு அடுக்கு வெட்டப்படுவதைத் தடுக்க கேபிள் கடந்து செல்லும் இடங்களில் ரப்பர் பாதுகாப்பு திறப்புகள் வழங்கப்படுகின்றன.

III. குளிர்-உருட்டப்பட்ட எஃகு தட்டு + மின்னியல் தூள் பூச்சு: உட்புற மின் விநியோகத்திற்கு நீண்ட கால பாதுகாப்பை வழங்குகிறது

XL-21 மின் விநியோக கேபினட் உயர்தர குளிர்-உருட்டப்பட்ட எஃகு மூலம் கட்டப்பட்டது, ஒருங்கிணைந்த லேசர் வெட்டு மற்றும் CNC வளைவு மூலம் உருவாக்கப்பட்டது, மூலைகள் போல்ட் இணைப்புகளைப் பயன்படுத்தி கூடியிருந்தன. முழுமையாக பற்றவைக்கப்பட்ட கட்டமைப்புகளுடன் ஒப்பிடுகையில், போல்ட் செய்யப்பட்ட அசெம்பிளி கட்டமைப்பு ஒருமைப்பாட்டை உறுதி செய்கிறது, அதே நேரத்தில் பிரித்தெடுத்தல், பராமரிப்பு மற்றும் உள் கூறுகளை மாற்றுதல் அல்லது மேம்படுத்துதல் ஆகியவற்றிற்கு அதிக வசதியை வழங்குகிறது.

அமைச்சரவை மேற்பரப்பு மின்னியல் தூள் பூச்சுடன் சிகிச்சையளிக்கப்படுகிறது, இதில் மேட் சாம்பல்-வெள்ளை பூச்சு உள்ளது. பாரம்பரிய பெயிண்ட் தெளிப்புடன் ஒப்பிடுகையில், மின்னியல் தூள் பூச்சு வலுவான ஒட்டுதல் மற்றும் தாக்கம் மற்றும் அரிப்புக்கு சிறந்த எதிர்ப்பை வழங்குகிறது. பணிமனைகள், தொழிற்சாலைகள் மற்றும் துணை மின்நிலையங்கள் போன்ற உட்புற தொழில்துறை சூழல்களில், இது சிப்பிங் அல்லது துருப்பிடிக்காமல் நீண்ட கால பயன்பாட்டிற்கு நீடித்திருக்கும். மேட் சாம்பல்-வெள்ளை பூச்சு ஒரு சுத்தமான, நவீன அழகியலை வழங்குகிறது, இது பல்வேறு தொழில்துறை அமைப்புகளில் விநியோக அறைகளின் தரப்படுத்தப்பட்ட வடிவமைப்பை நிறைவு செய்கிறது.

ஒவ்வொரு அமைச்சரவையும் நிலையான காற்றோட்டத் துளைகளைக் கொண்ட பின்புற பேனலுடன் பொருத்தப்பட்டிருக்கும், இது இயற்கையான காற்று சலவை சேனலை உருவாக்க கதவில் உள்ள வட்ட காற்றோட்ட துளைகளுடன் சீரமைக்கப்பட்டுள்ளது. கதவு ஒரு பிரத்யேக இயந்திர பூட்டுடன் பொருத்தப்பட்டுள்ளது, மேலும் அங்கீகரிக்கப்பட்ட எலக்ட்ரீஷியன்கள் மட்டுமே பிரதான சுவிட்ச் பெட்டியை அணுக முடியும் என்பதை உறுதிப்படுத்த சாவிகள் மையமாக நிர்வகிக்கப்படுகின்றன, இது அங்கீகரிக்கப்படாத நுழைவைத் தடுக்கிறது.

IV. தென் கொரியாவிற்கு ஏற்றுமதி: வெளிநாட்டு தொழில்துறை மின் விநியோக தரங்களுடன் இணக்கமானது

இந்த XL-21 பவர் விநியோக கேபினட்கள் ஒரு கொரிய கிளையண்டிற்காக தனிப்பயனாக்கப்பட்டுள்ளன, மின்னழுத்த நிலை தழுவல், பஸ்பார் விவரக்குறிப்பு தேர்வு மற்றும் வாடிக்கையாளரின் தொழில்நுட்ப தேவைகளுக்கு ஏற்ப கேபினட் பரிமாணங்கள் சரிசெய்யப்படுகின்றன. தென் கொரிய தொழில்துறை மின் விநியோக சந்தையானது உபகரணங்களில் இரண்டு முக்கிய கோரிக்கைகளை வைக்கிறது: முதலாவதாக, தரப்படுத்தப்பட்ட உயர் மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த மண்டல தனிமைப்படுத்தல்; இரண்டாவதாக, உள் கேபினட் நிறுவலில் பொருந்தக்கூடிய தன்மை - தொழிற்சாலை உற்பத்திக் கோடுகள் மாறும் உற்பத்திப் பணிகளின் அடிப்படையில் மின்சுற்று உள்ளமைவுகளில் அடிக்கடி மாற்றங்கள் தேவைப்படுகின்றன, மேலும் சரிசெய்யக்கூடிய மவுண்டிங் சிஸ்டம் இந்த நெகிழ்வான தேவையை துல்லியமாக பூர்த்தி செய்கிறது.

சீனாவிலிருந்து தென் கொரியாவிற்கு கடல் சரக்கு பாதை குறுகியது மற்றும் சுங்க அனுமதி மிகவும் திறமையானது. Ouyue Electric கொரிய சந்தைக்கு ஏற்றவாறு நிலையான ஏற்றுமதி பேக்கேஜிங்கை வழங்குகிறது: தனிப்பயன் குமிழி ஃபிலிம் குஷனிங் லைனர்களுடன் கூடிய புகைபிடிக்கப்பட்ட மரப் பெட்டிகள், மற்றும் கடல் கப்பல் மற்றும் உள்நாட்டுப் போக்குவரத்து ஆகிய இரண்டின் போது தயாரிப்பு பாதுகாப்பை உறுதி செய்வதற்காக அலமாரிகள் மற்றும் துணைப் பொருட்களுக்கான தனித்தனி பெட்டிகள்.

V. XL-21 இலிருந்து உங்கள் மின் விநியோக தீர்வைத் தனிப்பயனாக்குங்கள்

திXL-21 மின் விநியோக அமைச்சரவைதொழில்துறை மின் விநியோகத் துறையில் Ouyue Electric இன் சமீபத்திய சாதனையாகும். சரிசெய்யக்கூடிய நிறுவல் அமைப்பிலிருந்து பிளவுபட்ட கிடங்கு அமைப்பு வரை, குளிர்-உருட்டப்பட்ட எஃகு தகடு தூள் பூச்சு செயல்முறை முதல் போல்ட் அசெம்பிளி மற்றும் பராமரிப்பு வசதி வரை, ஒவ்வொரு வடிவமைப்பும் உண்மையான பயன்பாட்டு காட்சிகளை நோக்கியதாக உள்ளது.

தயாரிப்பு வரைபடங்கள் உறுதிசெய்யப்பட்ட பிறகு முடிக்கப்பட்ட தயாரிப்பை உற்பத்தி செய்ய 7 நாட்கள் மட்டுமே ஆகும். திட்ட வரைபடங்களின்படி உங்களுக்கு நிலையான உள்ளமைவு அல்லது ஆழமான தனிப்பயனாக்கம் தேவைப்பட்டாலும், உங்கள் தொழில்நுட்பத் தேவைகளை அனுப்ப உங்களை வரவேற்கிறோம். தீர்வு பரிந்துரைகள் மற்றும் மாதிரி திட்டமிடல் ஆகியவற்றை நாங்கள் உங்களுக்கு வழங்குவோம்.
