Ouyue Electric ஆனது இரட்டை அடுக்கு பிரிக்கப்பட்ட உலோக விநியோக பெட்டி ஷெல்லை அறிமுகப்படுத்தியுள்ளது: தனித்தனி வலுவான மற்றும் பலவீனமான மின்னோட்ட மண்டலங்கள் மற்றும் முன் நிறுவப்பட்ட ஸ்டுட்களுடன், இது முழுமையான தொகுப்புகளுக்கான அசெம்பிளி நேரத்தை குறைக்கிறது.

I. வெகுஜன உற்பத்தி உண்மையான படப்பிடிப்பு: தரப்படுத்தப்பட்ட அலமாரிகள் வரிசையாக அமைக்கப்பட்டு உற்பத்தி வரிசையில் இருந்து வெளியேறி, தொகுதி விநியோகத் திறனை உள்ளுணர்வாக வழங்குகின்றன

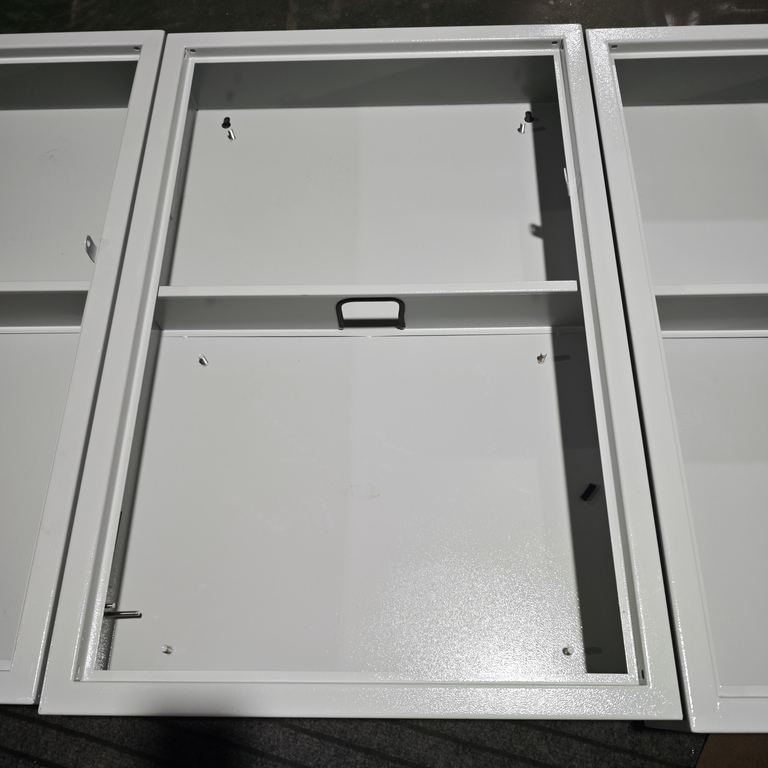

முதல் உண்மையான புகைப்படம் பட்டறையின் அசெம்பிளி பகுதியில் அருகருகே வைக்கப்பட்டுள்ள இரட்டை அடுக்கு பிரிக்கப்பட்ட உலோக விநியோக பெட்டி குண்டுகளின் வரிசையின் காட்சியைப் படம்பிடித்தது. அமைச்சரவை உடல் இன்னும் கதவு பேனலை நிறுவவில்லை, ஆனால் பெட்டி உடலின் தாள் உலோக செயல்முறையின் விவரங்கள் முழுமையாக வெளிப்படும் - சட்டத்தின் விளிம்புகள் மற்றும் மூலைகள் வழக்கமானவை, வளைக்கும் விளிம்பு கோடுகள் சுத்தமாக இருக்கும், மற்றும் வெல்ட்கள் பர்ஸ் இல்லாமல் மென்மையாக இருக்கும்.

அமைச்சரவையின் முக்கிய உடல் உயர்தர குளிர்-உருட்டப்பட்ட எஃகு தகடுகளால் ஆனது, இது லேசர் வெட்டுதல் மற்றும் CNC வளைவு மூலம் உருவாக்கப்படுகிறது. பாக்ஸ் பிரேம் தடிமனாகவும் வலுவூட்டப்பட்டதாகவும், வலுவான சுமை தாங்கும் மற்றும் தாக்க எதிர்ப்பு திறன்களுடன் உள்ளது. மேற்பரப்பு துரு நீக்கம் மற்றும் உயர் வெப்பநிலை மின்னியல் எபோக்சி தூள் பூச்சு சிகிச்சைக்காக பாஸ்பேட்டிங் செய்யப்பட்டுள்ளது. பூச்சு மேட் ஐவரி வெள்ளை, ஒரு சீரான மற்றும் மென்மையான பெயிண்ட் மேற்பரப்பு.

 இது துரு தடுப்பு, அரிப்பு எதிர்ப்பு, கீறல் எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது, மேலும் மஞ்சள் நிறத்திற்கு வாய்ப்பில்லை, இது உலர்ந்த உட்புற சூழலில் நீண்ட கால பயன்பாட்டிற்கு ஏற்றது. வெள்ளை தூள் பூசப்பட்ட தோற்றம் எளிமையானது மற்றும் நவீனமானது, மேலும் இது தொழிற்சாலைகளின் உட்புற அலங்கார சூழல், கட்டிட விநியோக அறைகள், ஆய்வகங்கள் போன்றவற்றுடன் மிகவும் ஒருங்கிணைக்கப்பட்டுள்ளது.

செயல்முறை இணைப்பு	செயலாக்க முறை	செயல்பாடு
அடிப்படை பொருள்	உயர்தர குளிர்-உருட்டப்பட்ட எஃகு தகடு, CNC வளைந்து ஒரு துண்டு	அதிக வலிமை, சிதைவுக்கு வாய்ப்பில்லை, சட்டமானது தடிமனாகவும் வலுவூட்டப்பட்டதாகவும் உள்ளது
வெல்டிங்	துல்லியமான ஸ்பாட் வெல்டிங், வெல்ட் தையல் தரையில் மென்மையானது	சீல் அடித்தளம் நல்லது, பர்ஸ் அல்லது கூர்மையான விளிம்புகள் இல்லை
முன் சிகிச்சை	துருவை அகற்றுவதற்கான பாஸ்பேட்டிங்	தூள் பூச்சுகளின் ஒட்டுதலை மேம்படுத்தி, துருப்பிடிக்காத அடிப்படை அடுக்கை வழங்கவும்
பூச்சு	உயர் வெப்பநிலை மின்னியல் எபோக்சி தூள் பூச்சு, மேட் ஐவரி வெள்ளை	துரு எதிர்ப்பு, அரிப்பு எதிர்ப்பு, கீறல்-எதிர்ப்பு மற்றும் மஞ்சள் நிறத்திற்கு வாய்ப்பில்லை

II. உள் கட்டமைப்பு விரிவான விளக்கம்: ஒருங்கிணைந்த பகிர்வு பகிர்வு + முன் நிறுவப்பட்ட ஸ்டுட்கள், தாள் உலோக மட்டத்திலிருந்து முழுமையான செட் அசெம்பிளியை எளிதாக்குகிறது

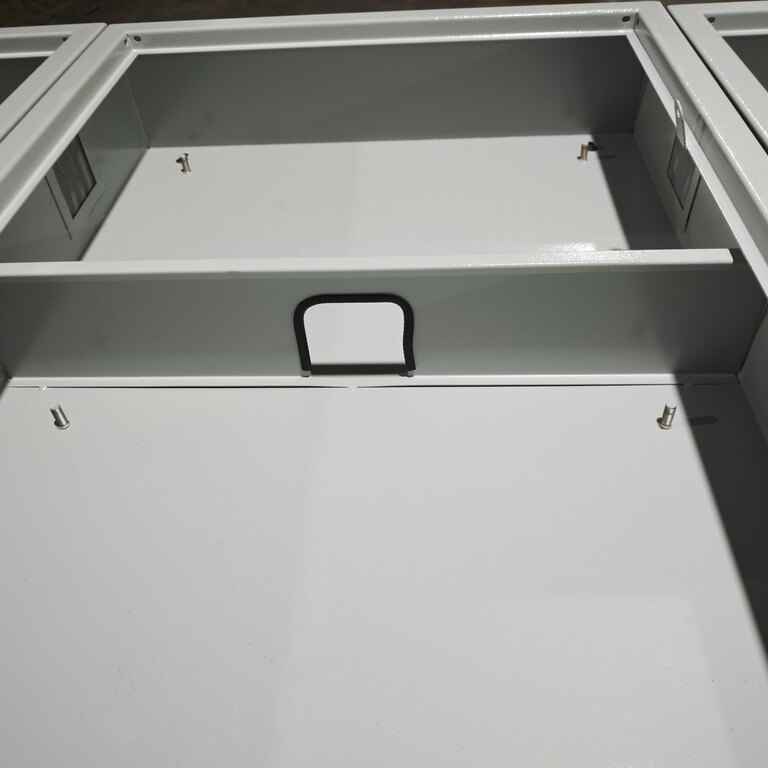

இரண்டாவது உண்மையான புகைப்படம் அமைச்சரவையின் உள் கட்டமைப்பைத் திறக்கிறது, இந்த தயாரிப்பின் முக்கிய வடிவமைப்பை தெளிவாக முன்வைக்கிறது - இரட்டை அடுக்கு பகிர்வு மற்றும் முன் நிறுவப்பட்ட வீரியமான அமைப்பு.

ஒருங்கிணைந்த உலோக பகிர்வு பலகை: வலுவான மற்றும் பலவீனமான மின்சாரம் பிரிக்கப்பட்டுள்ளது, மேலும் வயரிங் சுத்தமாக உள்ளது

ஒரு ஒருங்கிணைந்த உலோக பகிர்வு தட்டு பெட்டியின் உள்ளே கிடைமட்டமாக நிறுவப்பட்டுள்ளது, உள் குழியை மேல் மற்றும் கீழ் இரண்டு சுயாதீன நிறுவல் பெட்டிகளாக பிரிக்கிறது. பகிர்வு வெல்டிங் மற்றும் பெட்டி சட்டத்தில் சரி செய்யப்பட்டது, அதிக வலிமை, வளைக்கும் எதிர்ப்பு மற்றும் கனமான மின் கூறுகளை ஆதரிக்கும் திறன் ஆகியவற்றைக் கொண்டுள்ளது. இந்த கட்டமைப்பின் முக்கிய மதிப்பு வலுவான மற்றும் பலவீனமான மின்சாரத்தைப் பிரிப்பது அல்லது கூறுகளின் படிநிலை ஏற்பாட்டை அடைவதில் உள்ளது:

மேல் பெட்டி:கருவிகள், காட்டி விளக்குகள், PLC தொகுதிகள், முனையத் தொகுதிகள் போன்ற கட்டுப்பாடு மற்றும் சமிக்ஞை கூறுகளை நிறுவ இது பயன்படுத்தப்படலாம்.

கீழ் பெட்டி:சர்க்யூட் பிரேக்கர்கள், கான்டாக்டர்கள், தெர்மல் ரிலேக்கள் மற்றும் செப்பு பஸ்பார்கள் போன்ற முக்கிய சர்க்யூட் பவர் கூறுகளை ஏற்பாடு செய்ய இது பயன்படுகிறது.

பிரதான சுற்றுவட்டத்தில் பெரிய மின்னோட்டத்தால் ஏற்படும் மின்காந்த குறுக்கீடு கட்டுப்பாட்டு சுற்றுகளின் சமிக்ஞை துல்லியத்தை பாதிக்காமல் தடுக்க மேல் மற்றும் கீழ் பெட்டிகள் உடல் ரீதியாக தனிமைப்படுத்தப்படுகின்றன. அதே நேரத்தில், கோடுகளின் குறுக்கீடு கணிசமாகக் குறைக்கப்படுகிறது, மேலும் பராமரிப்பின் போது வேறுபாடு கோடுகள் ஒரு பார்வையில் தெளிவாக உள்ளன.

கம்பி வழி: மேல் மற்றும் கீழ் பெட்டிகள் ஒன்றோடொன்று இணைக்கப்பட்டுள்ளன, மேலும் பக்க முறுக்கு பயன்படுத்தப்படவில்லை

பகிர்வின் நடுவில் ஒரு நீண்ட துண்டு வடிவ கம்பி பாதை திறக்கப்பட்டுள்ளது. வயரிங் செய்வதற்காக பெட்டியின் பக்கத்தைச் சுற்றிச் செல்லாமல், மேல் மற்றும் கீழ் பெட்டிகளுக்கு இடையில் உள்ள கம்பிகளை நேரடியாக இந்தப் பாதை வழியாக இணைக்க முடியும். இந்த விரிவான வடிவமைப்பு வயரிங் பாதையை குறுகியதாகவும் மிகவும் வழக்கமானதாகவும் ஆக்குகிறது. கேபிள் தட்டுகளை நேரடியாக கேபிள் கிராசிங்குகளுடன் இணைத்து, ஒரே நேரத்தில் அசெம்பிளி திறன் மற்றும் அழகியல் கவர்ச்சியை அதிகரிக்கும்.

நான்கு மூலைகளிலும் முன் நிறுவப்பட்ட துருப்பிடிக்காத எஃகு நிலையான ஸ்டுட்கள்: ஆன்-சைட் துளையிடுதல் மற்றும் தட்டுதல் ஆகியவற்றின் தேவையை நீக்குதல்

துருப்பிடிக்காத எஃகு நிலையான போல்ட் ஸ்டுட்கள் மேல் மற்றும் கீழ் கேபினட் பிரிவுகளின் நான்கு மூலைகளிலும் முன் பற்றவைக்கப்படுகின்றன, இது ஒட்டுமொத்த அசெம்பிளி நேரத்தை கணிசமாகக் குறைக்கும் ஒரு முக்கிய வடிவமைப்பு அம்சமாகும். பாரம்பரிய கேபினட் நிறுவல்களில், மின் கூறுகளை ஏற்றுவதற்கு ஆன்-சைட் அளவீடு, பொருத்துதல், துளையிடுதல் மற்றும் தட்டுதல்-செயல்முறைகள் தேவைப்படுகின்றன, அவை நேரத்தைச் செலவழிப்பவை மட்டுமல்ல, பாதுகாப்பற்ற நிறுவல்களுக்கு வழிவகுக்கும் தவறான துளைகளின் அபாயத்தையும் கொண்டுள்ளன. முன்பே நிறுவப்பட்ட ஸ்டுட்களுடன், இந்த செயல்முறை தாள் உலோகத் தயாரிப்பு நிலைக்கு நகர்த்தப்படுகிறது. கேபினட்டைப் பெற்றவுடன், அசெம்ப்லர்கள் நேரடியாக கருவிகள், சர்க்யூட் பிரேக்கர் ரெயில்கள், மவுண்டிங் பேக்ப்ளேட்டுகள், டெர்மினல் பிளாக்ஸ் மற்றும் பிற கூறுகளை முன் துளையிடப்பட்ட ஸ்டுட்களில் போல்ட்களைப் பயன்படுத்தி, ஆன்-சைட் எந்திரத்தின் தேவையை நீக்குகிறது.

உதாரணமாக 10 சுற்றுகள் கொண்ட விநியோக பெட்டியை எடுத்துக் கொண்டால், முன் நிறுவப்பட்ட போல்ட் வடிவமைப்பு சுமார் 30 முதல் 40 நிமிட அசெம்பிளி நேரத்தை மிச்சப்படுத்தும். பெரிய அளவிலான பொறியியல் ஆர்டர்களில், உழைப்பு மற்றும் நேரச் செலவுகளில் திரட்டப்பட்ட சேமிப்புகள் கணிசமானவை.

III. கதவு உடல் மற்றும் நிறுவல்: முழுமையான தொகுப்பு, பல்வேறு பயன்பாட்டு காட்சிகளுக்கு ஏற்றது

பெட்டியின் இடது பக்கம் கதவு கீல்களை நிறுவுவதற்கு ஒதுக்கப்பட்டுள்ளது, மேலும் இது அதே விவரக்குறிப்பின் வெள்ளை பெட்டி கதவுடன் பொருத்தப்பட்டுள்ளது. படத்தில், அதே தொகுதியின் கதவு பேனல்கள் பக்கத்தில் வைக்கப்பட்டு, அசெம்பிளிக்காகக் காத்திருப்பதைக் காணலாம். வாடிக்கையாளரின் தேவைகளுக்கு ஏற்ப கதவு உடலில் பூட்டுகள் மற்றும் கண்காணிப்பு ஜன்னல்கள் பொருத்தப்பட்டிருக்கும். மூடிய பிறகு, இது தூசி-தடுப்பு பாதுகாப்பை அடையலாம் மற்றும் தொழில்முறை அல்லாதவர்கள் தவறு செய்வதைத் தடுக்கலாம்.

நிறுவல் முறை வெளிப்படும் சுவர்-ஏற்றப்பட்ட வகையை ஏற்றுக்கொள்கிறது. பெட்டியின் பின்புறம் தொங்கும் துளைகளுடன் ஒதுக்கப்பட்டுள்ளது, இது கூடுதல் அடைப்புக்குறிகள் இல்லாமல் சுவரில் நேரடியாக சரி செய்யப்படும். தரை நிறுவல் தேவைப்படும் காட்சிகளுக்கு, ஒரு அடிப்படை அடைப்புக்குறியும் விருப்பமாக பொருத்தப்படலாம்.

IV. வழக்கமான பயன்பாட்டு காட்சிகள்

இரட்டை அடுக்கு பிரிக்கப்பட்ட உலோக விநியோக பெட்டி ஷெல்லின் தரப்படுத்தப்பட்ட தாள் உலோக அமைப்பு மற்றும் நெகிழ்வான முன்-நிறுவப்பட்ட ஸ்டட் அமைப்பு பல்வேறு உட்புற மின் விநியோகம் மற்றும் கட்டுப்பாட்டு காட்சிகளுக்கு ஏற்றதாக அமைகிறது.

கட்டிட மின் விநியோகம்: தரை விநியோக பெட்டிகள், விளக்கு கட்டுப்பாட்டு பெட்டிகள், பிரதான சுவிட்சுகள் மற்றும் கிளை சுவிட்சுகள் முறையே மேல் மற்றும் கீழ் பெட்டிகளில் ஏற்பாடு செய்யப்பட்டுள்ளன.

தொழில்துறை கட்டுப்பாடு:PLC கட்டுப்பாட்டு அலமாரி, உபகரணங்கள் பொருத்துவதற்கான மின் கட்டுப்பாட்டு பெட்டி. கட்டுப்பாட்டாளர்கள் மற்றும் டெர்மினல்கள் மேல் பெட்டியில் நிறுவப்பட்டுள்ளன, மேலும் டிரைவ் கூறுகள் கீழ் பெட்டியில் ஏற்பாடு செய்யப்பட்டுள்ளன.

ஆய்வகம் மற்றும் சுத்தமான பட்டறை:வெள்ளை தூள் பூசப்பட்ட தோற்றம் உட்புற சூழலுடன் இணக்கமாக உள்ளது, சுத்தமான காட்சிகளின் தூசி-தடுப்பு மற்றும் அழகியல் தேவைகளை பூர்த்தி செய்கிறது.

தொகுதி பொறியியல் கொள்முதல்:தரப்படுத்தப்பட்ட கட்டமைப்பு பெரிய அளவிலான உற்பத்தி மற்றும் விரைவான விநியோகத்தை ஆதரிக்கிறது, பெரிய அளவிலான கட்டுமான திட்டங்களின் மையப்படுத்தப்பட்ட பொருத்தத்திற்கு ஏற்றது.

வி. உலோகத் தாள் முதல் செட் வரை: தரப்படுத்தப்பட்ட ஷெல்களுடன் உங்கள் அசெம்பிளி செயல்முறையை எளிதாக்குங்கள்

Ouyue Electric வாடிக்கையாளர்களுக்கு மிகவும் திறமையான மற்றும் தரப்படுத்தப்பட்ட மின் இணைப்பு தீர்வுகளை வழங்க உறுதிபூண்டுள்ளது.தாள் உலோக உற்பத்தி நிலை. இரட்டைப் பெட்டி உலோக உறைகள் ஒருங்கிணைந்த பகிர்வு, முன் நிறுவப்பட்ட மவுண்டிங் ஸ்டுட்கள் மற்றும் தரப்படுத்தப்பட்ட சட்டகம், பேனல் பில்டர்கள் மற்றும் பொறியியல் ஒப்பந்தக்காரர்கள் கட்டமைப்பு வலிமையை எளிதாக இணைக்கும் தயாரிப்புகளை வழங்குகிறது.

தயாரிப்பு வரைபடங்கள் உறுதிப்படுத்தப்பட்டவுடன், முடிக்கப்பட்ட தயாரிப்பை முடிக்க 7 நாட்கள் மட்டுமே ஆகும்.உங்கள் வரைபடங்களின் அடிப்படையில் நிலையான விவரக்குறிப்புகள் அல்லது தனிப்பயன் வடிவமைப்புகள் தேவைப்பட்டாலும்,உங்கள் தொழில்நுட்ப தேவைகளை எங்களுக்கு அனுப்பவும்,மற்றும் தீர்வு பரிந்துரைகள் மற்றும் மாதிரி உற்பத்தி திட்டமிடல் ஆகியவற்றை உடனடியாக வழங்குவோம்.
