இடியுடன் கூடிய மழைக்கால வெளிப்புற விநியோக பெட்டி மின்னலை எவ்வாறு பாதுகாப்பது? துருப்பிடிக்காத எஃகு விநியோக பெட்டியின் தரையிறக்கப்பட்ட செப்பு பட்டையின் வடிவமைப்பு மற்றும் எழுச்சி பாதுகாப்பு பற்றிய பகுப்பாய்வு

I. மின்னல் தாக்குதல்கள் கூரையைப் பிளப்பது மட்டுமல்ல --வெளிப்புற விநியோகப் பெட்டிகளுக்கு மின்னல் பாதுகாப்பு ஏன் தேவை?

மின்னல் கட்டிடத்தை ஒட்டிய தரையைத் தாக்கும் போது, ​​உடனடி மின்னோட்டம் பத்து கிலோஆம்பியர் முதல் நூற்றுக்கணக்கான கிலோஆம்பியர் வரையிலான அளவை எட்டும். இந்த பெரிய மின்னோட்டம் இரண்டு முதன்மை பாதைகள் வழியாக வெளிப்புற விநியோக பெட்டிகளை அச்சுறுத்துகிறது:

1.நேரடி மின்னல் வேலைநிறுத்தம்: மின்னல் நேரடியாக விநியோக பெட்டி அல்லது இணைக்கப்பட்ட கேபிள்களை பாதிக்கிறது. இந்த சூழ்நிலையின் நிகழ்தகவு குறைவாக இருந்தாலும், அது நிகழும்போது, ​​விநியோக பெட்டியின் உள் உபகரணங்கள் உடனடியாக முற்றிலும் அழிக்கப்படும்.

2. தூண்டப்பட்ட மின்னல் வேலைநிறுத்தம் மற்றும் பவர் கிரிட் எழுச்சி: மின்னல் தொலைதூர மின்கம்பி அல்லது தகவல்தொடர்பு கேபிளைத் தாக்கும் போது, ​​அதிக மின்னழுத்தத்தை உருவாக்கி, கடத்தல் பெட்டியில் பரவுகிறது; மாற்றாக, அருகிலுள்ள நிலத்தில் மின்னல் தாக்குவது, தீவிர மின்காந்த துடிப்புகள் வழியாக விநியோக பெட்டியின் உள்வரும் மற்றும் வெளிச்செல்லும் கேபிள்களில் அதிக மின்னழுத்தத்தைத் தூண்டுகிறது. இந்த "மறைமுகமாக பரவும்" எழுச்சி மின்னழுத்தம் பல ஆயிரம் வோல்ட்களை அடையலாம், இது வழக்கமான எலக்ட்ரானிக் கூறுகளின் தாங்கும் மின்னழுத்தத்தை விட அதிகமாக உள்ளது, சர்க்யூட் போர்டுகளை உடைக்கிறது மற்றும் மின் தொகுதிகளை உடனடியாக எரிக்கிறது.

வெளிப்புற பாதுகாப்பு கண்காணிப்பு விநியோக பெட்டிகள், சார்ஜிங் ஸ்டேஷன் விநியோக பெட்டிகள் மற்றும் தகவல் தொடர்பு அடிப்படை நிலைய விநியோக பெட்டிகள் உள்ளிட்ட பயன்பாட்டு காட்சிகளில், உள் உபகரணங்கள் அதிக சொத்து மதிப்பு மற்றும் தொடர்ச்சியான மின்சாரம் வழங்குவதற்கான கடுமையான தேவைகள் உள்ளன. எனவே, மின்னல் பாதுகாப்பு ஒரு விருப்பமான துணை செயல்பாடு அல்ல, ஆனால் கட்டாய வடிவமைப்பு தேவை.

II.அடித்தள அமைப்பு துருப்பிடிக்காத எஃகு விநியோக பெட்டி -- மின்னல் பாதுகாப்பின் அடித்தளம்

துருப்பிடிக்காத எஃகு விநியோக பெட்டியாக செயல்படுகிறதுமின்னல் பாதுகாப்பு மற்றும் அடித்தள அமைப்புகளில் முக்கிய இணைப்பு, அதன் மையத்துடன் கூறுகள் பின்வருமாறு விவரிக்கப்பட்டுள்ளன:

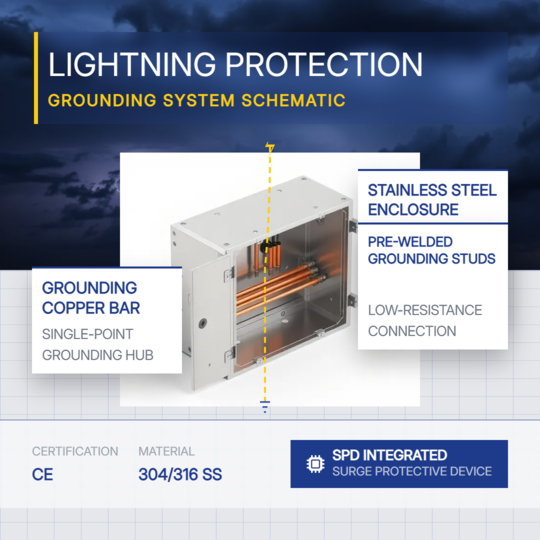

1.கிரவுண்டிங் காப்பர் பார்: தி கன்வர்ஜென்ஸ் ஜங்ஷன் அனைத்து பாதுகாப்பு தரை கம்பிகளுக்கும்

கீழே ஏற்றப்பட்ட செப்பு பட்டை உள்ளே விநியோக பெட்டி என்பது பெட்டியின் முழுமையான அடித்தள அமைப்பின் மையமாகும். தி மின்னல் அரெஸ்டரின் பிரத்யேக கிரவுண்டிங் கம்பி, கிரவுண்டிங் கம்பி பெட்டி உறை, மற்றும் இணைக்கப்பட்ட அனைத்து உபகரணங்களின் பாதுகாப்பு தரை கம்பிகள் கிரவுண்டிங் நெட்வொர்க்குடன் இணைக்கப்படுவதற்கு முன்பு, அனைத்தும் இந்த சந்திப்பில் ஒன்றிணைகின்றன பிரதான தரை கம்பி வழியாக. இந்த செப்பு பட்டை பித்தளையில் இருந்து புனையப்பட்டது சிறந்த மின் கடத்துத்திறன் மற்றும் அரிப்பு எதிர்ப்பை வழங்குகிறது. ஒப்பிடப்பட்டது கால்வனேற்றப்பட்ட இரும்புக் கம்பிகளுடன், பித்தளைக் கம்பிகள் நீண்ட கால சேவைக்குப் பிறகு துருப்பிடிக்காது, மற்றும் அவர்களின் தொடர்பு எதிர்ப்பு காலப்போக்கில் அதிகரிக்காமல் நிலையானதாக உள்ளது.

அடித்தளத்தின் முக்கிய செயல்பாட்டு மதிப்பு மின்னல் பாதுகாப்பு அமைப்புகளில் உள்ள செப்பு பட்டை உடன் சீரமைக்கப்பட்டுள்ளது "சிங்கிள்-பாயின்ட் கிரவுண்டிங்" கொள்கை: அனைத்து உபகரண பாதுகாப்பு மைதானங்கள் அதே இடத்தில் ஒன்றிணைகிறது, இது உபகரணங்களுக்கு இரண்டாம் நிலை சேதத்தைத் தடுக்கிறது பல சிதறடிக்கப்பட்ட அடிப்படை புள்ளிகளால் தூண்டப்பட்ட சாத்தியமான வேறுபாடுகளால் ஏற்படுகிறது. மின்னல் மின்னோட்டத்தின் உடனடி வெளியேற்றத்தின் போது, ​​ஒரு குறுகிய கால உயர் தரையிறங்கும் செப்புப் பட்டியில் சாத்தியம் உருவாகும். இருப்பினும், அடைப்புகள் மற்றும் இணைக்கப்பட்ட அனைத்து உபகரணங்களின் சிக்னல் அடிப்படைகளும் மின்சாரம் சமமாக இருக்கும் இந்த செப்புப் பட்டையுடன் இணைக்கப்பட்டால், அபாயகரமான சாத்தியக்கூறு வேறுபாடு உருவாக்கப்படாது வெவ்வேறு உபகரணங்களுக்கு இடையில்.

2.துருப்பிடிக்காத எஃகு பெட்டி அடைப்பு: ஒரு உள்ளார்ந்த சமநிலை உடல்

304 துருப்பிடிக்காத எஃகு பெட்டி உடல் மின்சாரம் கொண்டது ஒரு ஒருங்கிணைந்த கட்டமைப்பாக கடத்தும். பெட்டி அடைப்பு நம்பகமானதாக இருக்கும் போது கிரவுண்டிங் செப்பு பட்டையுடன் இணைக்கப்பட்டுள்ளது, முழு பெட்டியும் ஒரு சமநிலையை உருவாக்குகிறது ஃபாரடே கூண்டு விளைவு கொண்ட உடல். வெளி மின்காந்த புலமாக இருந்தாலும் சரி கடுமையாக மாறுகிறது, பெட்டியின் உள்ளே மின்காந்த சூழல் உள்ளது ஒப்பீட்டளவில் நிலையானது. பெட்டி அடைப்பும் ஒரு குறிப்பிட்ட அளவை வழங்குகிறது உள் மின்காந்த துடிப்புகளுக்கான பாதுகாப்பு மற்றும் தணிப்பு. இதற்கிடையில், தி equipotentially பிணைக்கப்பட்ட பெட்டி உடல் இயக்க பணியாளர்கள் இல்லை என்பதை உறுதி செய்கிறது மின்சார அதிர்ச்சி அபாயங்கள் [கணினி இன்சுலேஷன் தவறு ஏற்பட்டால்] பாதிக்கப்படும்.

III. மழைக்கு முந்தைய ஆய்வு -வெளிப்புற விநியோகத்தின் மின்னல் பாதுகாப்பு அமைப்பு தொடர்பான மூன்று விஷயங்கள் பெட்டிகள்

வெளிப்புற விநியோக பெட்டிகளுக்கு ஏற்கனவே வைக்கப்பட்டுள்ளது செயல்பாட்டில், செயல்பாடு மற்றும் பராமரிப்பு பணியாளர்கள் பரிந்துரைக்கப்படுகிறது இடியுடன் கூடிய மழை வருவதற்கு முன் பின்வரும் ஆய்வுகளை முடிக்கவும் அதிக ஆபத்து காலம்:

1. தரையிறக்கத்தின் காட்சி ஆய்வு இணைப்புகள்:

கிரவுண்டிங் செப்பு பட்டையில் உள்ள அனைத்து டெர்மினல்களும் உள்ளதா என சரிபார்க்கவும் கிரவுண்டிங் கம்பியின் இன்சுலேஷன் லேயர் உள்ளதா என்பதை, பாதுகாப்பாகக் கட்டப்பட்டுள்ளது அப்படியே, மற்றும் செப்புப் பட்டையின் மேற்பரப்பில் கடுமையான ஆக்சிஜனேற்றம் அல்லது துரு உள்ளதா. ஏதேனும் தளர்வு கண்டறியப்பட்டால், உடனடியாக அதை இறுக்கவும்; ஏதேனும் அரிப்பு இருந்தால் கண்டுபிடிக்கப்பட்டது, உடனடியாக தொடர்புடைய கூறுகளை மாற்றவும்.

2. அடிப்படை எதிர்ப்பு அளவீடு:

 அளக்க, ஒரு சிறப்பு கிரவுண்டிங் ரெசிஸ்டன்ஸ் டெஸ்டரைப் பயன்படுத்தவும் விநியோக பெட்டியின் முக்கிய தரையிறங்கும் மின்முனையின் அடிப்படை எதிர்ப்பு. அளவிடப்பட்ட மதிப்பு 10 ஓம்ஸைத் தாண்டினால், அடித்தள மின்முனையை ஆய்வு செய்யவும் அரிப்பு, எலும்பு முறிவு அல்லது சுற்றியுள்ள மண் அதிகமாக வறண்டு உள்ளதா என சரிபார்க்கவும். கூடுதல் கிரவுண்டிங் மின்முனைகளைச் சேர்க்கவும் அல்லது எதிர்ப்பைக் குறைக்கும் முகவரைப் பயன்படுத்தவும் தேவை.

3.SPD நிலை ஆய்வு:

பெரும்பாலானவை SPD கள் நிலை காட்டி சாளரத்துடன் பொருத்தப்பட்டுள்ளன, அங்கு பச்சை இயல்பானதைக் குறிக்கிறது செயல்பாடு மற்றும் சிவப்பு என்பது மாற்றீடு தேவைப்படும் பிழையைக் குறிக்கிறது. SPDக்கள் படிப்படியாக மாறும் பல அலைகளை உறிஞ்சிய பிறகு சிதைகிறது. நிலை சாளரம் சிவப்பு நிறமாக மாறும் போது, ​​அது உள் varistor தோல்வியடைந்தது மற்றும் a இல் மாற்றப்பட வேண்டும் என்பதைக் குறிக்கிறது சரியான நேரத்தில்; இல்லையெனில், மின்னல் பாதுகாப்பு செயல்பாடு தோல்வியடையும் சாதாரணமாக செயல்படும்.

IV:OUYUE எலக்ட்ரிக்கல் விரைவான தனிப்பயனாக்கலை வழங்குகிறது வெளிப்புற மழை எதிர்ப்பு விநியோக பெட்டிகள்

நம்பகமான மின்னல் பாதுகாப்பு தீர்வு வெளிப்புற விநியோக பெட்டிகள் தரப்படுத்தப்பட்ட கட்டமைப்பு-நிலையிலிருந்து உருவாகின்றன அடைப்பின் வடிவமைப்பு, இலிருந்து சமமான இணைப்பை உள்ளடக்கியது துருப்பிடிக்காத எஃகு உறைக்கு செப்புப் பட்டை, அத்துடன் பாதை முன்பே நிறுவப்பட்ட கிரவுண்டிங் திருகுகளிலிருந்து SPD மவுண்டிங் பேஸ் வரை. ஓயுவே எலக்ட்ரிக்கின் துருப்பிடிக்காத எஃகு விநியோக பெட்டிகள் ஒரு கட்டமைக்கப்பட்ட பொருத்தப்பட்டிருக்கும் அடித்தள அமைப்பு முன்னாள் தொழிற்சாலை, தரப்படுத்தப்பட்ட மற்றும் நம்பகமான அடிப்படையை வழங்குகிறது மின்னல் பாதுகாப்பு கட்டுமானம், தினசரி செயல்பாடு மற்றும் இறுதி பயனர்களுக்கான பராமரிப்பு.

 தயாரிப்பு வரைபடங்கள் உறுதிப்படுத்தப்பட்டதைத் தொடர்ந்து, முடிக்கப்பட்ட தயாரிப்புகளை 7 காலண்டர் நாட்களுக்குள் விநியோகிக்க வழங்க முடியும். உங்களுக்கு நிலையான உள்ளமைவு அல்லது ஆழமாக தனிப்பயனாக்கப்பட்ட மின்னல் தேவையா எனில் பாதுகாப்பு தீர்வு, உங்கள் தொழில்நுட்ப விவரக்குறிப்புகளை சமர்ப்பிக்கவும், நாங்கள் செய்வோம் தீர்வு பரிந்துரைகள் மற்றும் மாதிரி தயாரிப்பை உடனடியாக உங்களுக்கு வழங்கும் காலவரிசை.
